TRAITEMENT DU SIGNAL :Les Oscillateurs

 Un oscillateur sinusoïdal est un montage susceptible de générer spontanément une tension sinusoïdale de fréquence fixe

Les oscillateurs peuvent-être classés en deux grandes familles selon la forme d’onde qu’ils génèrent.

 Les dispositifs qui délivrent des ondes ne contenant qu’un seul harmonique sont appelés ‘’oscillateurs harmonique ou sinusoïdaux’’.

 Par contre, les systèmes qui génèrent les ondes dont le spectre est riche en harmonique sont appelés ‘’oscillateurs à relaxation où multivibrateurs’’.




Classification des oscillateurs sinusoïdaux: oscillateurs basse fréquence et
oscillateurs haute fréquence.



Oscillateurs basse fréquence

Structure d’un oscillateur sinusoïdal à réaction

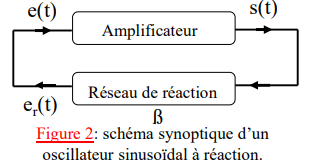

Le schéma synoptique de n’importe quel oscillateur sinusoïdal à réaction est donné par la représentation de la figure 2. Il est constitué:


D’un élément amplificateur
  •  Rôle: entretenir une oscillation
 Un réseau de réaction qui est un circuit passif oscillant.
  • Rôle: fixation de la fréquence d’oscillation.
Le signal de sortie s(t) est ramené à l’entrée en vu d’assurer l’auto-entretien des oscillations. Paramètres de définition d’un oscillateur Ils sont définis de façon sommaire par:
 • La fréquence d’oscillation;
• La condition d’entretien de celle-ci.


Oscillateurs à Pont de Wien




















• Etude du filtre de Wien:
Considérons le filtre de la figure 5, appelé pont de Wien.


• Détermination de la fonction de transfert de la chaine de réaction?

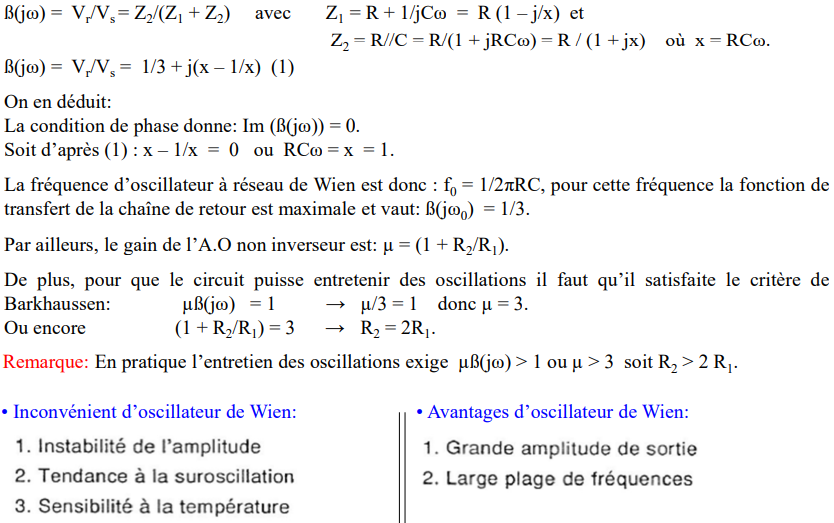

• En régime harmonique, la fonction de transfert du réseau de Wien est:
