LES NOTIONS DE BASE DE CIRCUIT HYDRAULIQUE

LES NOTIONS DE BASE DE CIRCUIT  HYDRAULIQUE;




De nombreux processus techniques nécessitent la transmission d’une puissance mécanique entre un générateur et un récepteur. En effet, les solutions sont nombreuses, telqu’on trouve la nature de puissance qui reste inchangée au cours du transfert par exemple la transmission par engrenage. Et la nature de la puissance qui est modifiée au cours du transfert, telqu’on trouve les différents nature de puissance pneumatique, électrique et hydraulique. Cette dernière possède son domaine d’application et répond à des critères spécifique.

a) Description générale :

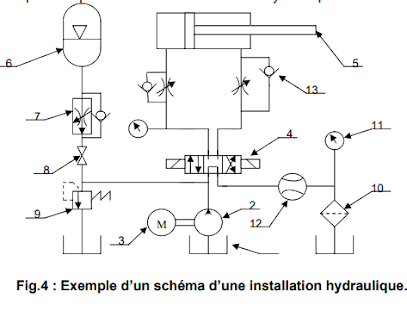

 Un circuit d’hydraulique industriel est représenté schématiquement par des symboles conventionnels normalisés. Le rôle d’un schéma hydraulique est de donner un moyen pratique et simple de représentation d’une installation hydraulique.

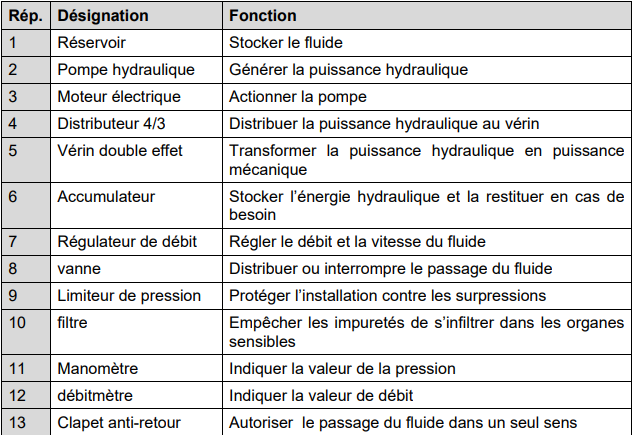

 Un circuit hydraulique industriel est constitué de 3 zones :
 1ere zone : Source d’énergie : c’est un générateur de débit. (centrale hydraulique)
  2ème zone : Récepteur hydraulique : transforme l’énergie hydraulique en énergie mécanique. (vérin, moteur hydraulique)
 3ème zone : Liaison entre les deux zones précédentes. On peut trouver dans cette zone : - Des éléments de distribution (distributeur). - Des éléments de liaison (tuyaux). - Des accessoires (appareils de mesure, de protection et de régulation).





Débit :
C’est le volume d’huile que la pompe peut fournir pendant l’unité de temps pour une vitesse de rotation établie.
Q : débit, en litres /minute (l/min)

Cylindrée :
 Elle correspond au volume d’huile théorique débitée par tour en cm3 ou en litre. Donc le débit Q correspond à la cylindrée par la vitesse de rotation.

Q= Cyl . N Avec Q : débit, en litres /minute (l/min) ;
 Cyl : Cylindrée, en litres (l/tr) ou en cm3 /tr ;
 N : vitesse de rotation, en tours /minute (tr/min)
Rendements :
- La puissance hydraulique à la sortie d’une pompe, traitant le débit volumique Q est :
