TRAITEMENT DU SIGNAL : LES MONTAGES DES AOPs

 Définition:

 un amplificateur opérationnel c’est un amplificateur différentiel à référence commune. Il nécessite 2 alimentations généralement symétriques +E et –E, notées +Vcc et –Vcc (+Vcc de l’ordre de 3 à 15V).

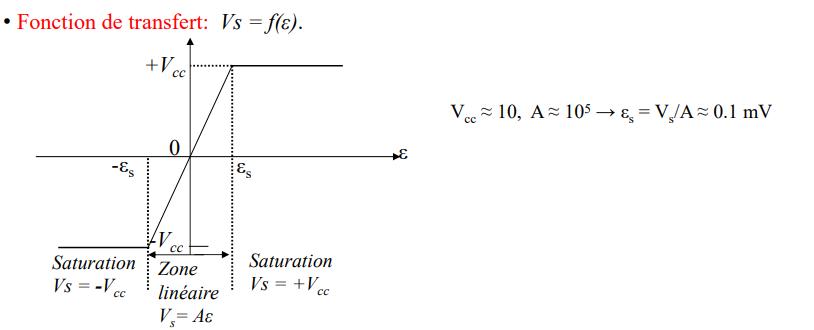

• Relation fondamental: (en régime linéaire) Vs = A(V+ -V- ) Vs = A.ε avec ε = V+ -V- .

A : gain en Boucle Ouverte: A >>1 (A ≈ 105 )

Dans un montage à AO, si la sortie n’est pas réinjectée sur au moins une des entrées + ou -, l’AO est en BO (Boucle Ouverte).

 • Résistance d’entrée Ri de l’amplificateur opérationnel (AO): Ri >>1 Ri ≈ 1MΩ.

 • Résistance de sortie Ro de l’amplificateur opérationnel: Ro très faible Ro ≈ quelques centaines d’Ω.



Du fait de la faible plage de linéarité pour ε, le fonctionnement linéaire (≡ stabilité) ne peut réellement exister (≡ point de fonctionnement dans la plage linéaire) que s’il y a rebouclage de la sortie sur l’entrée inverseuse:
Sans bouclage sur l’entrée inverseuse, l’AO est donc toujours instable (sortie saturée à +Vcc ou –Vcc).
 Remarque: même avec un bouclage de la sortie sur l’entrée inverseuse, l’AO peut fonctionner en régime saturé (instable).

Exemple: Montage Comparateur

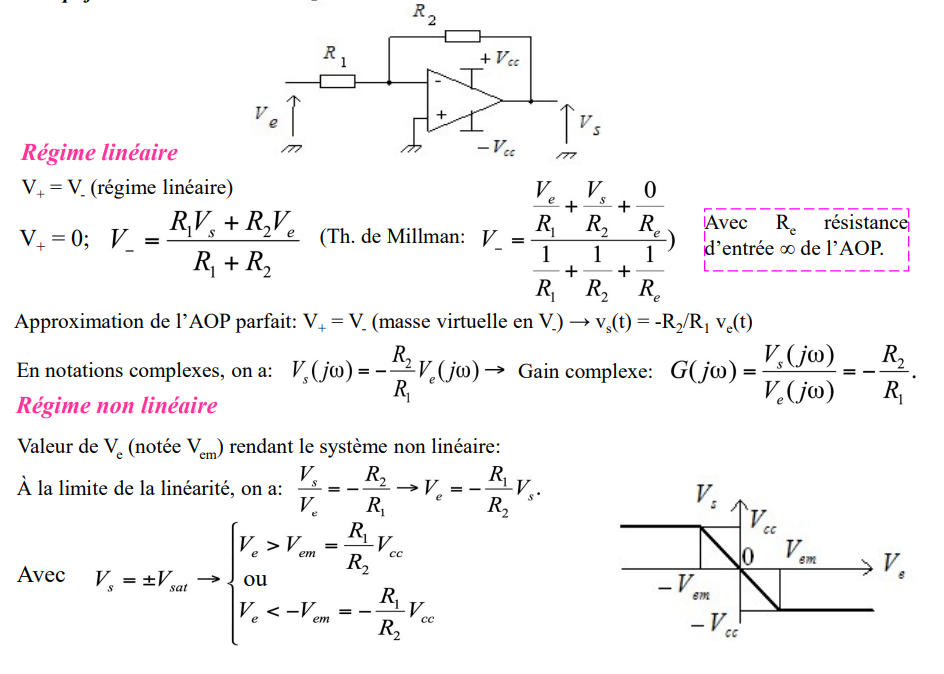

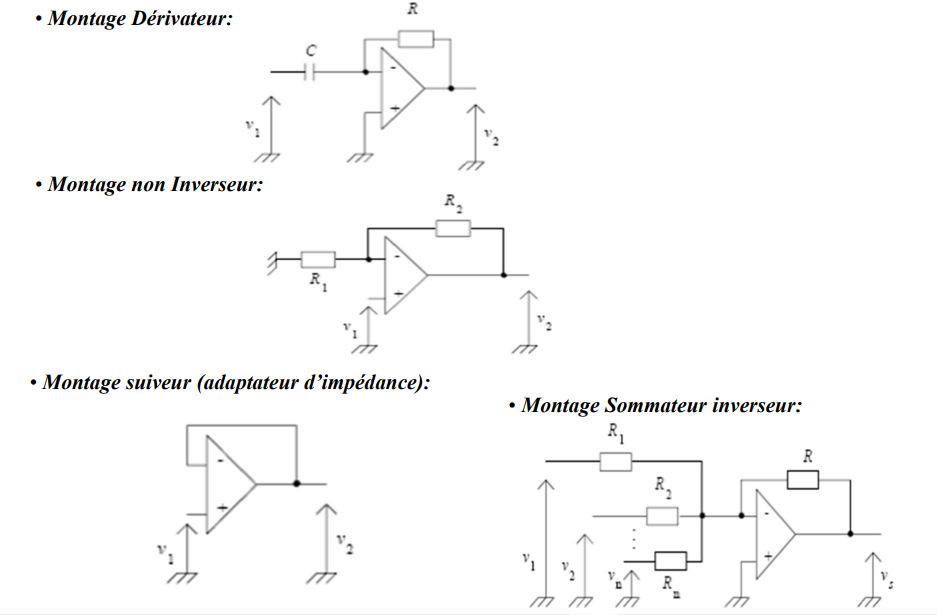

• Amplificateur inverseur:






























































Commentaires
