Convertisseurs analogique/numérique (CAN) & Convertisseurs numérique/analogique CNA

 Convertisseurs numérique/analogique CNA

a) Définitions

• Un CNA convertit un nombre binaire en une tension (ou un courant) qui lui est proportionnel. – L’entrée est numérique (n bits) : N = (an-1…a1 a0 )2 n est la résolution numérique.

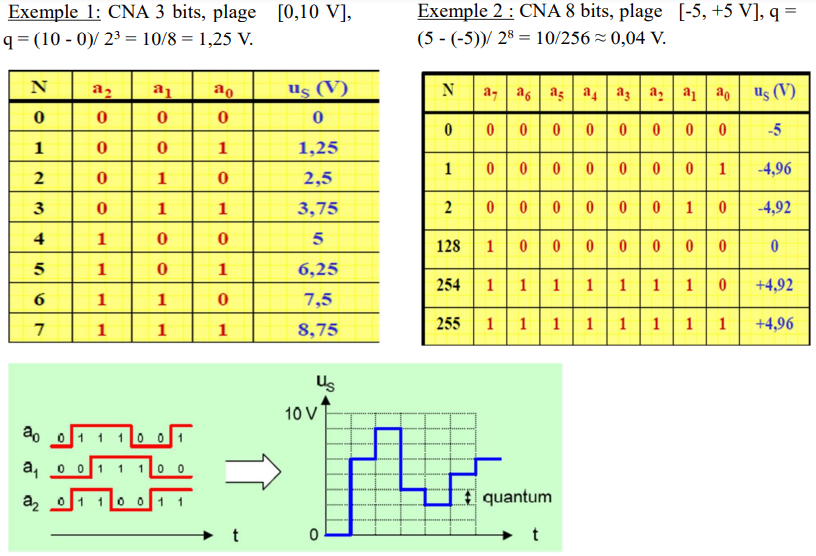

Valeur du quantum q en fonction du nombre n de bits (uSmax – uSmin = 10 V).




 II .Convertisseur analogique/numérique (CAN).

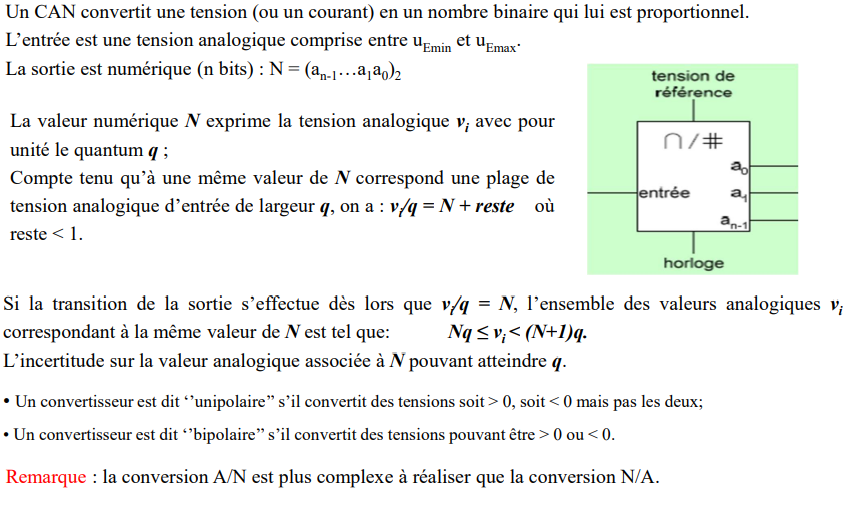

a) Définition





Commentaires

Enregistrer un commentaire
