LES NOTIONS DE BASE ELECTRONIQUE

 1. Les circuits électroniques:

1. Lois de Kirchhoff

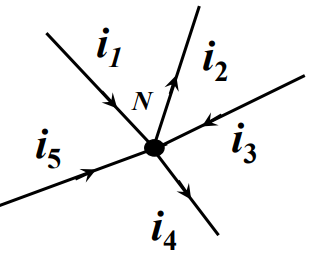

Loi des nœuds

la somme algébrique des courants entrée est égale à la somme des courants sort dans la nœud.













.2 Loi mailles


Association des Résistances

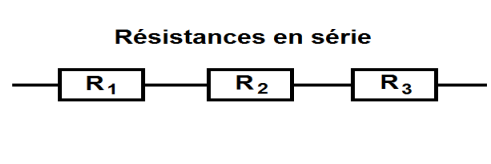

en série

 Les circuits électroniques.






en parallèle

3. Diviseur de Tension

Ce Théorème est utilisée pour Calculer des tensions aux borne des impédances placer en série

4.Diviseur de Couran

Ce Théorème s’applique aux branches qui contient des impédances placer en parallèles.




5. Théorème de Thévenin :

On peut remplacer tout circuit linéaire, qui alimente par les bornes A et B par un générateur de tension idéal Vth en série avec une résistance Rt.
Vth: La tension de Thévenin entre les bornes A et B lorsque la charge est déconnectée (tension à vide). Vth= VA-VB
Rth: La résistance de Thévenin est la résistance equivalent entre les bornes A et B et pour le calcul il faut :
 • Déconnectée les dipole entre A et B.
• Sources sont éteintes : les sources de tension sont remplacées par un court-circuit et les sources de courant par un circuit ouvert.

6. Théorème de Norton :

 On peut remplacer tout circuit linéaire est équivalent à une source de courant IN, en parallèle avec une simple résistance RN
lN : courant de Norton est le courant entre les bornes de la charge en court-circuitée, d'où Icc = IN.



RN: La résistance de Norton est la résistance equivalent entre les bornes A et B et pour le calcul il faut :
 • Déconnectée les dipole entre A et B.
• Sources sont éteintes : les sources de tension sont remplacées par un court-circuit et les sources de courant par un circuit ouvert.

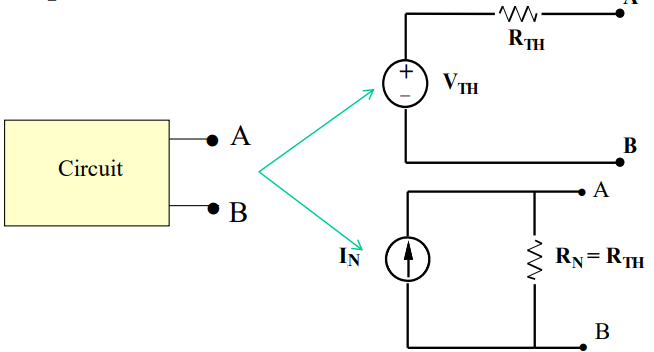

Conversion Thévenin - Norton

Les deux circuits permettent de réduire un circuit électrique contenant un nombre arbitraire de composants à une source de courant ou de tension et une résistance






















7.Théorème de Millman :

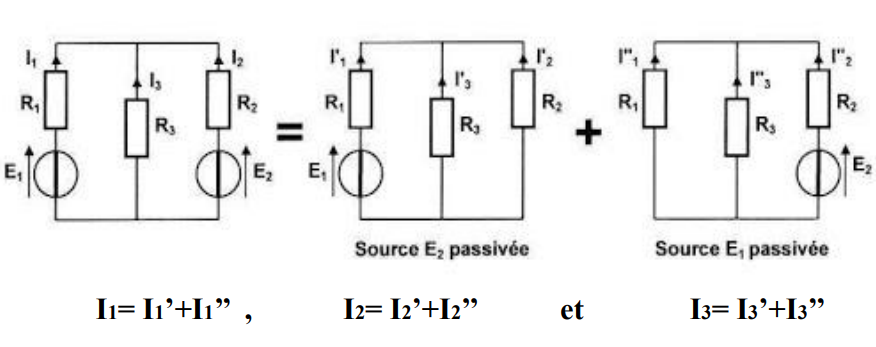

8.Théorème de Superposition:

 Il va permettre d'étudier des circuits comportant plusieurs générateurs (de tension ou de courant) en considérant l'influence de chaque générateur indépendamment des autres, ce qui va simplifier la plupart des problèmes.




EXERCICE en electronique
